Co to jest ogranicznik przepięć bez uziemienia?
Ogranicznik przepięć bez uziemienia to urządzenie zaprojektowane do użycia w systemach, gdzie brak jest możliwości uziemienia, na przykład w rozdzielnicach głównych niskiego napięcia. Jego podstawowa funkcja polega na ochronie sprzętu przed niepożądanymi przepięciami. Należy jednak zauważyć, że w takich konfiguracjach jego skuteczność może być znacznie ograniczona. W przypadku systemów TN-C, gdzie przewód PEN łączy w sobie przewód neutralny i ochronny, pojawiają się pewne wątpliwości co do ich stosowania.
Brak odpowiedniego uziemienia negatywnie wpływa na możliwość efektywnej ochrony tych urządzeń. Ograniczniki przepięć działają poprzez odprowadzanie prądów udarowych do ziemi, co w sytuacji braku uziemienia staje się koniecznością nieosiągalną. Wiele z nich wymaga przewodu ochronnego PE, aby mogły działać poprawnie. Z drugiej strony, miniaturowe ograniczniki, takie jak te stosowane w zabezpieczeniach przeciwwypięciowych w sieciach LAN, mogą funkcjonować bez uziemienia. Niemniej jednak ich zdolność ochronna jest wówczas ograniczona, co czyni je mniej stosownymi do zewnętrznych zastosowań.
Z tego powodu zrozumienie roli uziemienia w kontekście ograniczników przepięć jest niezwykle ważne, aby zapewnić odpowiedni poziom ochrony. Każda instalacja powinna być starannie oceniana pod kątem wymagań w zakresie zabezpieczeń przed przepięciami, by efektywnie chronić urządzenia przed uszkodzeniami.
Dlaczego ważny jest dobór ogranicznika przepięć?
Wybór odpowiedniego ogranicznika przepięć jest niezwykle ważny dla zabezpieczenia zarówno instalacji elektrycznych, jak i urzędzeń do nich podłączonych.
Odpowiednio dobrany ogranicznik skutecznie tłumi przepięcia, co znacząco zmniejsza ryzyko uszkodzeń. Niezwykle istotne jest zrozumienie, że różne modele ograniczników wykorzystywane są w różnych sytuacjach i różnią się skutecznością. Na przykład:
- ograniczniki klasy D sprawdzają się w domowych warunkach,
- ograniczniki klasy C są przeznaczone do zastosowań przemysłowych.
W kontekście instalacji odgromowych, przy wyborze ogranicznika należy uwzględnić prądy udarowe, które są częstym efektem wyładowań atmosferycznych. Dla urządzeń umiejscowionych na zewnątrz warto postawić na ograniczniki o podwyższonej odporności na niekorzystne warunki atmosferyczne.
Regularne przeprowadzanie funkcjonalnych testów ograniczników przepięć jest kluczowe dla potwierdzenia ich skuteczności. Niewłaściwy wybór tego elementu może znacząco obniżyć poziom ochrony i prowadzić do awarii sprzętu elektrycznego. Z tego powodu, przy ich doborze, warto kierować się odpowiednimi parametrami oraz klasyfikacjami. Dzięki optymalnej ochronie przed przepięciami, można zyskać większą niezawodność całej instalacji.
Jak działa ogranicznik przepięć?
Ogranicznik przepięć odgrywa fundamentalną rolę w zabezpieczaniu instalacji elektrycznych przed niebezpiecznymi skokami napięcia. Jego głównym zadaniem jest obniżenie napięcia do poziomu, który nie stanowi zagrożenia w momencie wystąpienia przepięcia. W normalnych warunkach urządzenie to nie przewodzi prądu, ale gdy napięcie przekroczy ustalony limit, na przykład 0,8 kV w przypadku klasy D, uruchamiają się jego elementy, takie jak warystory. Te komponenty są w stanie odprowadzać nadmiar energii, co skutecznie chroni sprzęt elektroniczny.
Ograniczniki przepięć klasyfikowane są w cztery kategorie:
- klasa A,
- klasa B,
- klasa C,
- klasa D.
Każda z nich stworzona z myślą o różnych zastosowaniach. Klasa D, na przykład, znajduje swoje miejsce w instalacjach domowych, gdzie ryzyko wystąpienia przepięć jest relatywnie niskie. Natomiast klasa C jest przeznaczona dla przemysłu, gdzie intensywność przepięć może być znacznie wyższa.
Aby ogranicznik mógł działać skutecznie, kluczowe jest prawidłowe podłączenie do uziemienia, co pozwala na efektywne odprowadzanie prądów udarowych. Te prądy mogą być generowane przez różnorodne źródła, w tym przez wyładowania atmosferyczne, co może prowadzić do poważnych uszkodzeń wrażliwych urządzeń. W związku z tym, ograniczniki przepięć stają się nieocenionym elementem ochrony przed takimi katastrofami.
Regularne testy ich funkcjonalności oraz właściwa instalacja są kluczowe, aby zapewnić niezawodność całego systemu elektrycznego. Dlatego ich rola w zapewnieniu stabilności i długowieczności instalacji elektrycznych jest nie do przecenienia.

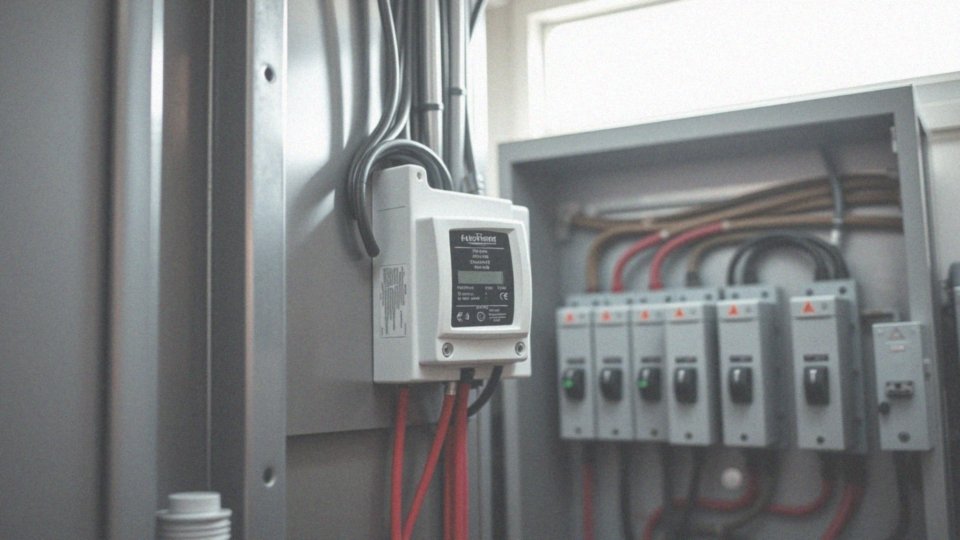

Jakie są zasady działania ogranicznika przepięć?
Ogranicznik przepięć działa błyskawicznie, reagując na nadmierne napięcia w obwodach elektrycznych. W momencie wykrycia przepięcia, kieruje nadmiar energii w stronę ziemi, co skutecznie chroni podłączone urządzenia przed potencjalnymi uszkodzeniami. Kluczowe w tym mechanizmie jest zastosowanie krótkich przewodów, które łączą ogranicznik z chronionym urządzeniem, co znacznie minimalizuje ryzyko awarii.
Istotne jest także, aby odpowiednio dobrać ogranicznik do rodzaju instalacji oraz poziomu zagrożeń spowodowanych przepięciami. W przypadku systemów bez uziemienia jego skuteczność może być ograniczona. Dlatego, aby skutecznie zabezpieczać urządzenia, konieczne jest prawidłowe uziemienie, które odprowadza prądy udarowe do Głównej Szyny Uziemiającej (GSU). Taki zabieg gwarantuje wysoki poziom ochrony, co ma ogromne znaczenie, zwłaszcza w instalacjach elektrycznych, w tym w urządzeniach montowanych na zewnątrz, które są wystawione na działanie wyładowań atmosferycznych.
Warto również zauważyć, że różne klasy ograniczników charakteryzują się różnorodnymi funkcjami, co ma znaczenie w zależności od panujących warunków pracy. Dlatego regularne testowanie i monitorowanie działania tych urządzeń są niezbędne do utrzymania ich efektywności oraz zapewnienia długotrwałej ochrony przed przepięciami.
Jakie są klasy ograniczników przepięć?
Ograniczniki przepięć można podzielić na cztery główne kategorie, które różnią się przeznaczeniem oraz zdolnością do obrony przed różnymi rodzajami skoków napięcia:
- Klasa A (Typ 1): stworzona z myślą o ochronie przed bezpośrednimi uderzeniami pioruna. To rozwiązanie znajduje zastosowanie w miejscach szczególnie narażonych, takich jak złącza kablowe czy linie napowietrzne, gdzie ryzyko wyładowań atmosferycznych jest wysokie.
- Klasa B (Typ 2): działa jako zabezpieczenie przed przepięciami łączeniowymi oraz skutkami uderzeń pioruna, lecz pośrednimi. Jest to typ częściej stosowany w gospodarstwach domowych, które mogą doświadczać skoków napięcia, ale nie są eksponowane na bezpośrednie wyładowania.
- Klasa C (Typ 3): chroni przed mniejszymi skokami napięcia. Instaluje się ją blisko wrażliwych urządzeń, obejmując zarówno obwody jednofazowe, jak i trójfazowe, co jest istotne w przypadku zmienności napięcia.
- Klasa D (Typ 3): dedykowana dla szczególnie wrażliwych urządzeń elektronicznych, takich jak komputery, które mogą ucierpieć na skutek drobnych, lecz szkodliwych skoków napięcia. Ograniczniki tej klasy potrafią obniżyć napięcie do wartości 0,8 kV, co zapewnia odpowiednią ochronę.
Wybór odpowiedniego ogranicznika przepięć ma kluczowe znaczenie dla efektywnej ochrony zarówno sprzętu, jak i całej instalacji elektrycznej przed różnorodnymi zagrożeniami.
Jakie parametry należy brać pod uwagę przy doborze ogranicznika przepięć?
Aby właściwie dobrać ogranicznik przepięć, kluczowe jest zrozumienie kilku istotnych parametrów, które mają wpływ na efektywność ochrony instalacji elektrycznych. Na początek zwróćmy uwagę na:
- rodzaj i klasę ogranicznika – Klasa A, na przykład, jest przeznaczona do obrony przed bezpośrednimi uderzeniami pioruna,
- napięcie znamionowe – określa maksymalne napięcie, jakie dany ogranicznik może obsłużyć,
- prąd udarowy – maksymalny prąd, który ogranicznik jest w stanie wytrzymać w momencie nagłego wzrostu napięcia,
- poziom ochrony (Up) – maksymalne napięcie na terminalach w przypadku wystąpienia przepięcia; im krótszy czas reakcji, tym lepsza ochrona,
- typ instalacji – jak na przykład TN-C, TN-C-S czy TT, które mają swoje specyficzne wymagania dotyczące doboru ograniczników.
Warto, aby ogranicznik był dostosowany do akceptacji prądów udarowych, posiadał odpowiednie certyfikaty oraz spełniał obowiązujące normy. W kontekście instalacji fotowoltaicznych zaleca się korzystanie z ograniczników przystosowanych do prądu stałego (DC). Zastosowanie tych wszystkich parametrów ma kluczowe znaczenie dla skuteczności ochrony oraz bezpieczeństwa całej instalacji elektrycznej, szczególnie w obliczu potencjalnych zagrożeń związanych z przepięciami.
Jakie są skutki braku uziemienia dla działania ogranicznika przepięć?
Brak właściwego uziemienia ma znaczący wpływ na funkcjonowanie ogranicznika przepięć, co znacznie obniża jego efektywność. Odpowiednie skierowanie prądów udarowych do ziemi jest kluczowe w obliczu napięciowych przeciążeń. W sytuacji, gdy uziemienie nie jest zapewnione, energia związana z przepięciem nie ma odpowiedniej drogi, co z kolei nasila ryzyko uszkodzenia sprzętu elektrycznego.
W instalacjach, które nie dysponują solidnym uziemieniem, łączenie ogranicznika pomiędzy przewodem PEN a przewodami fazowymi nie gwarantuje wystarczającej ochrony. Prąd udarowy, mogący pochodzić z wyładowań atmosferycznych lub innych źródeł, nie znajdzie przejścia do ziemi, co znacznie podnosi ryzyko uszkodzenia nawet najdelikatniejszych urządzeń elektronicznych. W związku z tym, efektywne uziemienie jest nieodzowne do zapewnienia bezpieczeństwa oraz optymalnego działania ogranicznika przepięć.
Instalatorzy powinni dokładnie ocenić warunki, w jakich pracują ograniczniki, w tym rezystancję uziomu dla odpowiednich urządzeń. Co więcej, regularne testowanie i konserwacja systemu uziemienia są kluczowe, aby utrzymać skuteczność ochrony przed przepięciami.
Jakie są różnice między instalacjami TN-C a TN-C-S a ogranicznikami?
Instalacje elektryczne typu TN-C oraz TN-C-S różnią się istotnie w zakresie uziemienia i ochrony przed przepięciami. W systemie TN-C przewód PEN pełni funkcję zarówno przewodu neutralnego, jak i ochronnego, co może ograniczać skuteczność ograniczników przepięć. Brak oddzielnego przewodu ochronnego PE sprawia, że odprowadzanie prądów udarowych staje się trudniejsze, co z kolei może prowadzić do uszkodzeń urządzeń elektrycznych.
W przeciwieństwie do tego, instalacja TN-C-S dzieli przewód PEN na dwa osobne przewody: neutralny (N) oraz ochronny (PE). Taki podział znacząco poprawia zabezpieczenie przed przepięciami, ponieważ teraz ograniczniki można efektywniej podłączyć do przewodu PE, co umożliwia lepsze odprowadzanie nadmiaru energii. Dlatego niezwykle istotne jest, aby stosować się do obowiązujących norm przy dokonaniu takiego podziału.
Odpowiednie uziemienie zwiększa efektywność działania ograniczników i minimalizuje ryzyko uszkodzeń w całej instalacji elektrycznej. W przypadku instalacji TN-C kluczowe jest przeanalizowanie możliwości zastosowania ograniczników, aby dostosować je do specyfikacji systemu, co pozwoli na zapewnienie właściwej ochrony przed prądami udarowymi. Rozumienie różnic pomiędzy tymi systemami jest niezbędne dla ich prawidłowego projektowania i przyszłego użytkowania.
Jakie są główne zastosowania ograniczników przepięć?
Ograniczniki przepięć odgrywają kluczową rolę w ochronie instalacji elektrycznych przed niebezpiecznymi skutkami przepięć. Szczególnie w głównych rozdzielnicach niskiego napięcia ich obecność jest nieoceniona. Te urządzenia zabezpieczają cały system przed uszkodzeniami spowodowanymi:
- zjawiskami atmosferycznymi,
- zwarciami,
- innymi nagłymi skokami napięcia.
Przykładem ich istotności jest zastosowanie w instalacjach fotowoltaicznych, gdzie wpływają na długowieczność oraz niezawodność całego systemu. W telekomunikacji ograniczniki te skutecznie minimalizują ryzyko uszkodzeń wywołanych przepięciami indukowanymi, co ma ogromne znaczenie dla nieprzerwanej pracy infrastruktury telekomunikacyjnej. Oprócz tego, ochrona tych urządzeń obejmuje wiele sprzętów elektronicznych, takich jak:
- komputery,
- telewizory,
- sprzęt AGD.
Dzięki właściwemu zabezpieczeniu przed przepięciami można znacznie obniżyć ryzyko awarii i strat materialnych. Dlatego właściwe zastosowanie ograniczników przepięć w różnych aspektach instalacji elektrycznych znacząco podnosi ich bezpieczeństwo i niezawodność, co czyni je niezbędnym elementem w projektowaniu nowoczesnych systemów elektrycznych.

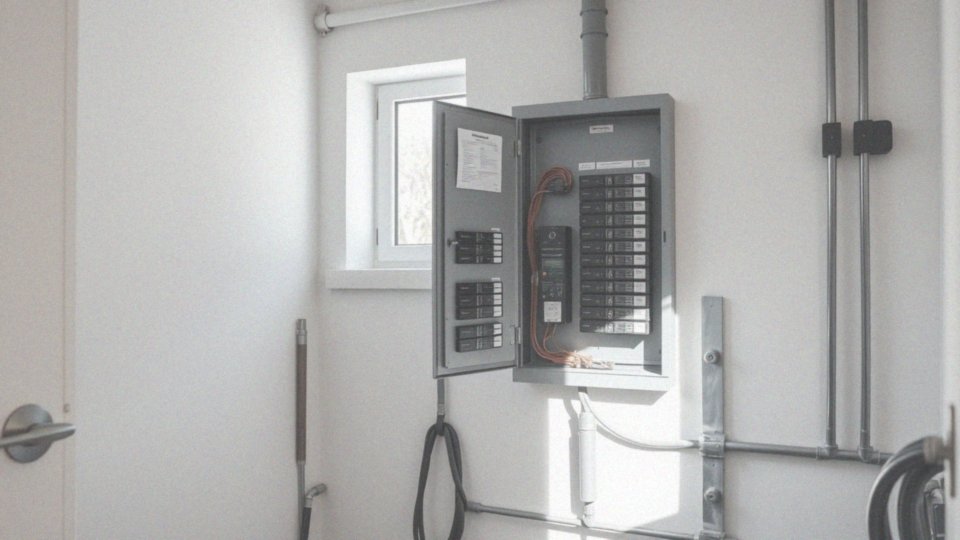

Gdzie powinno się instalować ograniczniki przepięć?
Ograniczniki przepięć odgrywają kluczową rolę w ochronie instalacji elektrycznych przed nagłymi skokami napięcia. Ich umiejscowienie w strategicznych punktach instalacji jest niezbędne, aby zapewnić skuteczne zabezpieczenie. Najlepiej zainstalować je w głównych rozdzielnicach niskiego napięcia, co pozwala chronić cały system. Dodatkowo, montując je na wejściu do budynku, można znacznie zredukować skutki zewnętrznych przepięć, takich jak te generowane przez uderzenia pioruna.
Warto również rozważyć umieszczenie ograniczników w bliskiej odległości od chronionych urządzeń. Taka lokalizacja nie tylko zmniejsza ryzyko wystąpienia przepięcia, ale także przyspiesza reakcję sprzętu na potencjalne zagrożenia. W przypadku instalacji, które współpracują z systemami odgromowymi, ograniczniki są wręcz nieodzowne. Dzięki nim możliwe jest efektywne odprowadzanie prądów udarowych, które generowane są w wyniku wyładowań atmosferycznych.
Co więcej, ich montaż w złączach kablowych oraz na liniach napowietrznych znacząco zwiększa poziom ochrony przed uszkodzeniami spowodowanymi przepięciami. Ograniczniki przepięć mają także szczególne znaczenie w instalacjach fotowoltaicznych, ponieważ nie tylko zapewniają bezpieczeństwo całego systemu, ale również przyczyniają się do wydłużenia jego żywotności.

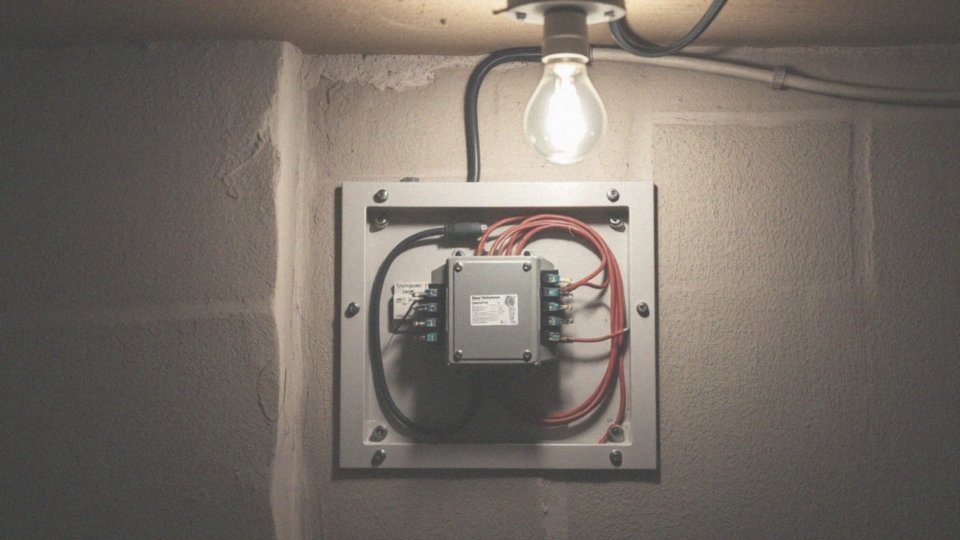

Jakie są skuteczności ochrony ograniczników przepięć?
Skuteczna ochrona ograniczników przepięć jest niezwykle istotna dla bezpieczeństwa instalacji elektrycznych, które muszą być chronione przed niebezpiecznymi konsekwencjami przepięć. Ważne jest, aby prawidłowo dobrać ogranicznik do specyfiki instalacji oraz poziomu potencjalnych zagrożeń, ponieważ ma to ogromny wpływ na skuteczność zabezpieczeń.
Ograniczniki działają poprzez skierowanie nadmiaru energii w stronę ziemi, ale ich efektywność w dużej mierze zależy od odpowiedniego uziemienia. Różne badania wykazały, że te urządzenia są w stanie obniżyć maksymalne napięcie do wartości bezpiecznych, co w efekcie chroni podłączone sprzęty. Warto zwrócić uwagę, że istnieją klasy ograniczników:
- klasa A,
- klasa B,
- klasa C,
- klasa D.
Ograniczniki różnią się przeznaczeniem oraz zdolnością do ochrony przed przepięciami. Aby zapewnić ich prawidłowe działanie, regularne testowanie funkcjonalności jest absolutnie konieczne. Zaniedbanie montażu, jak i brak konserwacji mogą prowadzić do poważnych uszkodzeń urządzeń elektronicznych.
W przypadku aplikacji na zewnątrz, gdzie mogą występować prądy udarowe, kluczowe jest stosowanie odpowiednich klas ograniczników, co zapewnia niezbędną ochronę. Prawidłowe uziemienie igra również niebagatelną rolę, znacznie zwiększając skuteczność działania ograniczników i ich właściwości ochronne.
Jakie są normy i regulacje dotyczące ograniczników przepięć?
Normy i przepisy dotyczące ograniczników przepięć w Polsce oraz w całej Europie mają kluczowe znaczenie dla bezpieczeństwa instalacji elektrycznych. Na przykład, norma PN-EN 61643 określa wytyczne techniczne, metody testowania oraz zasady użycia tych urządzeń. W szczególności, PN-EN 61643-11 dotyczy niskonapięciowych ograniczników przepięć, precyzując ich specyfikacje i sposób montażu.
Zachowanie tych norm jest niezwykle istotne, ponieważ pozwala na efektywną ochronę przed nagłymi skokami napięcia, które mogą być spowodowane zarówno wyładowaniami atmosferycznymi, jak i innymi nieprzewidzianymi sytuacjami. Ważną kwestią jest także certyfikacja ograniczników, która potwierdza ich zgodność z obowiązującymi standardami. Taki certyfikat jest nieodzowny dla zapewnienia właściwego działania urządzeń.
Kluczowe parametry, takie jak:
- maksymalne napięcie wyładowania,
- prąd udarowy, który może być przez nie zniesiony,
- intensywność oraz rodzaj testów funkcjonalnych.
Te parametry decydują o skuteczności ograniczników. Intensywność oraz rodzaj testów funkcjonalnych są ściśle regulowane, co pozwala na bieżące monitorowanie stanu ograniczników i oceny ich efektywności w ochronie. W odpowiednio zaprojektowanych instalacjach, właściwy dobór tych urządzeń zapewnia skuteczną ochronę przed przepięciami, co znacząco obniża ryzyko uszkodzenia sprzętu.
Jak przetestować wydajność ogranicznika przepięć?
Aby ocenić efektywność ogranicznika przepięć, wykorzystuje się specjalistyczne urządzenia, które generują impulsy przepięciowe. Dzięki temu możliwe jest dokładne pomiarowanie poziomu ochrony. Kluczowymi parametrami są:
- napięcie, które ogranicznik może wytrzymać,
- maksymalny prąd udarowy, który jest w stanie odprowadzić.
Regularne testowanie tych urządzeń jest niezbędne do potwierdzenia ich właściwości oraz zgodności z normami ochrony przed przepięciami. Sprawdzanie ich działania jest niezwykle ważne dla zapewnienia niezawodności. Warto również monitorować ich stan techniczny, ponieważ z biegiem czasu mogą ulegać zużyciu, co wpływa na ich skuteczność. Staranny dobór parametrów podczas badań ma kluczowe znaczenie, aby precyzyjnie ocenić, jak działa ogranicznik. Te testy powinny być realizowane przez odpowiednio przeszkolony personel, a ich przeprowadzenie musi przebiegać zgodnie z aktualnymi standardami i przepisami, by zagwarantować kompleksową ochronę oraz sprawność całego systemu elektrycznego.
Jakie są zalety instalacji ogranicznika przepięć w systemach fotowoltaicznych?
Instalacja ogranicznika przepięć w systemach fotowoltaicznych przynosi szereg istotnych korzyści. Przede wszystkim chroni delikatne elementy, takie jak falowniki oraz panele słoneczne, przed potencjalnymi uszkodzeniami. Takie uszkodzenia mogą być spowodowane wyładowaniami atmosferycznymi lub zwarciami.
- ograniczniki skutecznie odprowadzają prądy udarowe do ziemi,
- redukują ryzyko awarii,
- wydłużają żywotność całej instalacji fotowoltaicznej,
- przekładają się na oszczędności związane z naprawami oraz wymianą uszkodzonych elementów,
- zwiększają bezpieczeństwo zarówno samej instalacji, jak i jej użytkowników.
Odpowiednio dobrane ograniczniki nie tylko poprawiają skuteczność ochrony, ale również wspomagają efektywne zarządzanie ryzykiem związanym z przepięciami. W kontekście instalacji zewnętrznych, takich jak systemy fotowoltaiczne, niezwykle istotne jest również uwzględnienie ich odporności na niekorzystne warunki atmosferyczne. To ma bezpośredni wpływ na efektywność ochrony. Ograniczniki przepięć w takich instalacjach zwiększają nie tylko niezawodność, ale także bezpieczeństwo całego systemu, co czyni je kluczowym elementem nowoczesnych instalacji elektrycznych. Systematyczne testowanie urządzeń oraz ich właściwy dobór mogą znacząco podnieść poziom ochrony, minimalizując ryzyko uszkodzeń sprzętu i zapewniając dłuższą, stabilniejszą pracę systemu fotowoltaicznego.
